SOLIDWORKS DESIGN 2027
SOLIDWORKS kasmet pristato šimtus didesnių ir smulkesnių patobulinimu. Besivystant technologijomis, patobulinimu kiekis tik auga. Dėl to, kad būtų lengviau įsisavinti visas naujoves, nuo šiol jos nėra koncentruojamos viename programos atnaujinime. Naujos funkcijos dabar atsiranda su kiekvienu Functional Delivery (FD), anksčiau vadintais Service Pack (SP).
Dėl to pristatome tik pagrindines naujienas. Išsamesnę informacija rasite žemiau, parsisiuntę seminarų medžiagą.
Pagrindinės naujienos
Pristatome SOLIDWORKS Design 2027 pagrindines naujienas, įskaitant ir patobulinimus bei funkcijas, atsiradusias 2026 metų eigoje.
- SOLIDWORKS asistentai stebi vartotojo veiksmus ir laiku pasiūlo logiškas tolesnes funkcijas, taip sutaupant funkcijų paiešką ir iškvietimą.

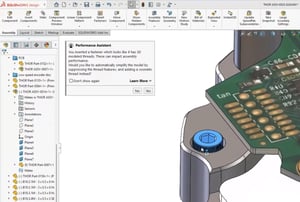

- SOLIDWORKS pastebi programos sulėtėjimą, ir iškart perspėja vartotoją, nurodo priežastį bei pasiūlo sprendimus.

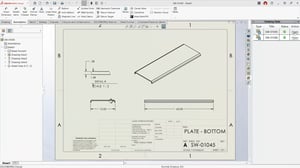

- Programa atnaujina brėžinius fone - nebereikia stabdyti savo darbo laukiant kol jie bus pergeneruoti.
- Automatiškai kuriant matmenys, panaudojami konfigūracijų lentelių (Family Table) antraštės.
- Palaikomi grafiniai kūnai.
- Galima pereiti iš brėžinio į detalę jos atvaizduojamoje konfigūracijoje.
- Sriegių aprašymai turi tiek sutrumpintą, tiek pilną variantą.
- Simbolius galima susidėti į favoritus.
-

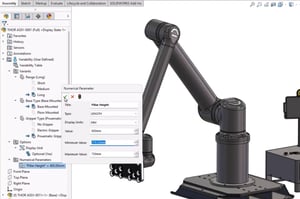

Gaminio variantų lentelės (Variability Tables) leidžia centralizuotai valdyti modelio ir jo dalių variantus, įskaitant konfigūracijas, funkcijų būsenas ir parametrus, matmenis ir t.t.
-
Surinkimuose galima atlikti tekstūrų greitaveikos analizę, ir lengvai identifikuoti kurie komponentai sukelia surinkimo sulėtėjimą (ypatingai aktualu importuotiems failams).
- Large Design Review režime dabar galima pilnai užkrauti ir redaguoti bet kokį komponentą surinkimo kontekste.
- Lock ryšys gali sukabinti visą grupę komponentų.
- Kuriant Coincident ryšį tarp dviejų komponentų ašių, galima iškart užrakinti jų tarpusavio sukimąsi.
- Isolate komandą galima kartoti negrįžtant prie pilno surinkimo vaizdo.
- Identiški komponentai gali dalintis vieną identifikacinį numerį.

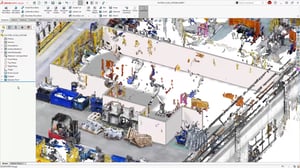

- SOLIDWORKS leidžia importuoti milžiniškus taškų debesis be programos sulėtėjimo, panaudojant skenuotą geometriją modelių kūrimui ar įrangos išplanavimui.
- Taškų debesies importavimas palaiko spalvas.
-

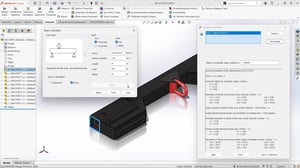

Detalėse dabar galima atlikti sijų profilio skaičiavimus tiesiai modeliavimo aplinkoje - pamatuoti Wx0 ir Wy0, bei panaudoti tą informaciją tipinių sijų apkrovų scenarijuose, ir gauti įtempius bei deformacijas.
- Pastovaus pločio užapvalinimo funkcija (Constant Width Fillet) nuo šiol veikia ir ant briaunų, ne tik paviršių.
- Eskizuose ryšius galima sudėti į grupes.
- Sheet Metal įrankiai dabar leidžia uždėti štampus ant laikinai atlenktos kraštinės, ir tada sulenkti ją atgal.
-

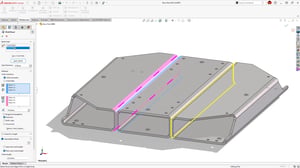

Weldments modeliuose programa gali automatiškai aptikti ir pasiūlyti potencialias suvirinimo siūles - nebereikia žymėti paviršių ar briaunų rankiniu būdu.
-

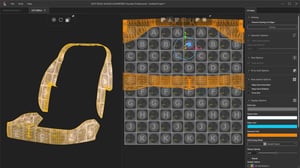

Visualize dabar leidžia daug patogiau pasiekti tikrovišką tekstūrų išplanavimą išdėliojant modelio išklotines ant plokščio tekstūros paviršiaus, ir tada sulenkiant atgal į 3D formą.
- Galima importuoti sudėtingas 3D formas ir jas panaudoti volumetrinių efektų (dūmų, debesų, garų ir t.t.) išplanavimui.
-

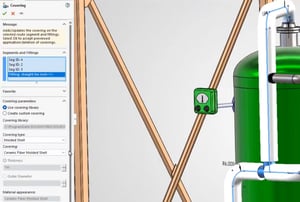

Routing nuo šiol leidžia kur kas patogiau uždėti izoliaciją ant pasirinktų vamzdžių ar jų segmentų, įskaitant alkūnes, jungtis ir t.t., su pilnaverčiu medžiagų aprašymu.
